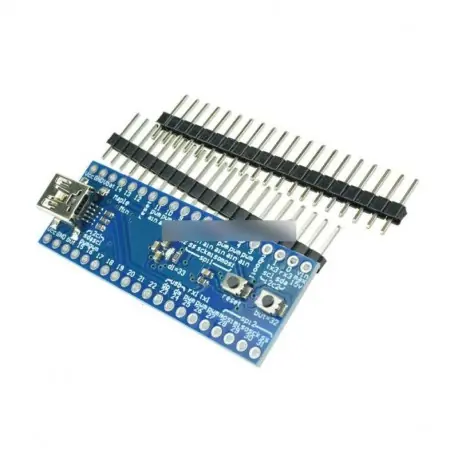

STM32F103RC8T6 ARM Cortesx-M3 Leaflabs Leaf Maple Mini Modul Arduino STM32
Termékleírás:
Processzor: STM32F103RC8T6, 32 ARM Cortex-M3 processzor
Frekvencia: 72 MHz
128 KB Flash és 20 KB SRAM
34 digitális i port (GPIO)
12 16 pontosságú PWM port
9 12 precíziós analóg bemenet (ADC) port 2 SPI csatorna
2 I2C csatorna
7 csatornás közvetlen memória hozzáférés (DMA) (dma.h)
3 USART (soros) csatorna
Továbbfejlesztett és három általános célú időzítő
Letölthető közvetlenül az USB-porton és a kommunikációs programon keresztül
Külső JTAG
Beágyazott Vektoros Megszakítás Vezérlő (NVIC) (beleértve a GPIO-kat a külső megszakításban)
Támogatja az alacsony fogyasztású, alvó és normál módot (& lt; 500 ÎĽA)
Üzemi feszültség: 3,3 V
Bemeneti feszültség (ajánlott) : 3 V – 12 V
Méret: 2.02 „0,72”
A Maple Mini összesen 34 bemeneti / kimeneti tüskével rendelkezik, számozott a D0-tól D33-ig. A Maple Mini címke a képernyőn megfelel a kikötőnek és a szomszédosnak. Azonban vannak olyan alapértelmezettek, amelyeknek különleges célja van.
D23 a D USB port, a D24 az USB D-. Mint például a GPIO használata, akkor a programnak először le kell tiltania az USB portot. De tudod, hogy az USB soros rendszerbetöltõ letiltása azt jelenti, hogy a prioritás nem fog mûködni, a Perverz Bootloader-t át kell adnod a következõ frissítéshez.
A D32 port a Mini gomb portja. Ezért főleg bemeneti portként használják. Amikor megnyomja a gombot, a mágneses csatlakozó magasra fog olvasni.
A D33-as port a Mini LED-port. Ezért fő szerepe van kimeneti portként. Ha magasra lett írva, a LED-ek világítanak
A csomag tartalma … 1 x Mini USB STM32F103RC8T6 ARM Cortex-M3 levéllap Leaf Maple Mini Modul F Arduino
STM32F103RC8T6 ARM Cortesx-M3 Leaflabs Leaf Maple Mini Modul Arduino STM32-hez
