Specifikáció:

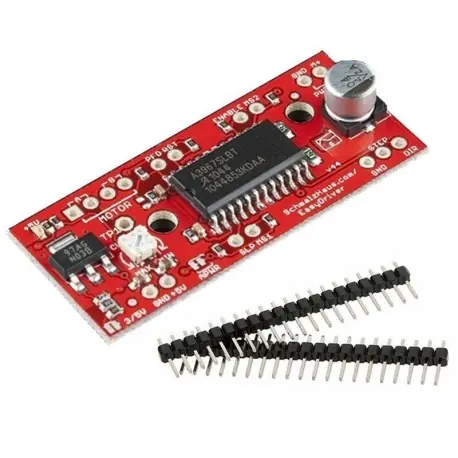

Az EasyDriver egy egyszerűen használható léptetőmotor, kompatibilis minden olyan eszközzel, amely digitális 0 5V-os impulzusig (vagy 0-3,3V-os impulzusig, ha az SJ2 forrasztót az EasyDriver-re zárta). Az EasyDriver 7V-tól 30V-ig terjedő tápfeszültséget igényel a motor elindításához, és táplálja a léptetőmotor bármely feszültségét. Az EasyDriver egy hálózati feszültségszabályozóval rendelkezik a digitális interfész számára, amely 5V vagy 3.3V értékre állítható. Csatlakoztasson egy 4-vezetékes léptetőmotort és egy mikrokontrollert, és precíziós motorvezérléssel rendelkezik! Az EasyDriver a kétpólusú motorokat és a kétpólusú kábelt. Azaz. 4,6 vagy 8 vezetékes léptetőmotor. Ezen a verzión (v4.4) a selyemhibát a min / max beállításra rögzítettük.
Ez az EasyDriver V4 legújabb verziója, melyet Brian Schmalz terveztek. Ez nagyobb rugalmasságot biztosít és vezérli a léptetőmotort a régebbi verziókhoz képest. Az A3967 mikroszalagkiválasztó (MS1 és MS2) kivágódott, lehetővé téve a mikroszkóp felbontásának beállítását. Az alvó és engedélyező csapok szintén ki vannak szakítva a további ellenőrzéshez.
Megjegyzés: Ne csatlakoztasson és ne húzza ki a motort, amíg a vezető áramellátásra kerül. Ez állandó kárt okoz az A3967 IC-nek.
Megjegyzés: Ez a termék egy Brian Schmalz-vel folytatott együttműködés. Az egyes értékesítések egy része a terméktámogatáshoz és a folyamatos fejlesztéshez nyúlik vissza.
Jellemzők:
A3967 mikroszkóp-meghajtó
MS1 és MS2 csapok törtek ki a microstepping felbontás a teljes, fél, negyed és nyolcadik lépéshez (alapértelmezett a nyolcadik)
Kompatibilis a 4, 6 és 8 vezetékes léptetőmotorokkal bármely feszültségről
Állítható áramszabályzás 150 mA / fázisról 750 mA / fázisra
A tápellátás tartománya 7V-tól 30V-ig terjed. Minél nagyobb a feszültség, annál nagyobb a nyomaték nagy sebességnél
Demó videó: http: //v.youku.com/v_show/id_XNTc0MDUxNjY0.html
