Chips

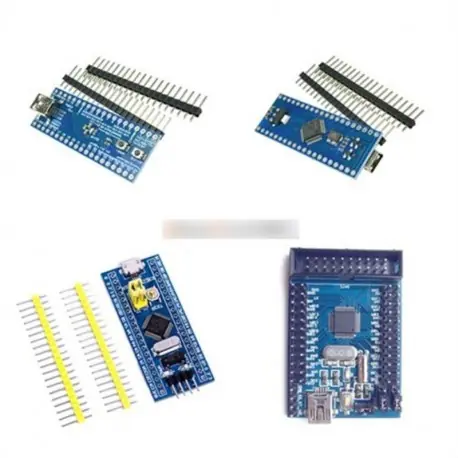

STM32F103RC8T6 STM32F103RC8T6 ARM Cortesx-M3 Leaf Maple Mini Modul STM32
STM32F103C8T6 # 1
STM32F103C8T6 STM32 Minimális rendszerfejlesztő panel Modul Arduino számára
Új és kiváló minőségű.
Modell: STM32F103C8T6.
Mag: ARM 32 Cortex-M3 CPU.
Debug mód: SWD.
72MHz munkafrekvencia.
64 KB flash memória, 20 KB SRAM.
2.0-3.6V teljesítmény, I / O.
R (POR / PDR).
4-16 MHz-es kristály.
A Mini USB interfészen keresztül megadhatja a panel tápellátását és az USB kommunikációt.
Méret: 22.86mm x 253.34mm.
A csomag tartalma: 1 x STM32F103C8T6 Minimális rendszerfejlesztő panel
STM32F103C8T6 # 2
< Processzor: STM32F103RC8T6, 32 ARM Cortex-M3 processzor
Frekvencia: 72 MHz
128 KB Flash és 20 KB SRAM
34 digitális Io port (GPIO)
12 16- bites pontosságú PWM port
9 12 precíziós analóg bemenet (ADC) port 2 SPI csatorna
2 I2C csatorna
7 csatornás közvetlen memória hozzáférés (DMA) (dma.h) < 3 USART (soros) csatorna
Továbbfejlesztett és három általános célú időzítő
Letölthető közvetlenül az USB porton és a kommunikációs programon keresztül
Külső JTAG
Beágyazott Vektoros Megszakításvezérlő (NVIC) (beleértve a külső megszakítás GPIO-ját)
Támogatja az alacsony fogyasztású, alvó és normál módot (& lt; 500 ÎĽA)
Üzemi feszültség: 3,3 V
Bemeneti feszültség (ajánlott): 3 V – 12 V
Méret: 2.02 „, 0,72”
A Maple Mini összesen 34 bemeneti / kimeneti csapot tartalmaz, a D0-tól D33-ig számozva. A Maple Mini címke a képernyőn megfelel a kikötőnek és a szomszédosnak. Azonban vannak olyan alapértelmezettek, amelyeknek különleges célja van.
D23 a D USB port, a D24 az USB D-. Mint például a GPIO használata, akkor a programnak először le kell tiltania az USB portot. De tudod, hogy az USB soros rendszerbetöltõ letiltása azt jelenti, hogy a prioritás nem fog mûködni, a Perverz Bootloader-t át kell adnod a következõ frissítéshez.
A D32 port a Mini gomb portja. th
