omeKategória 1Kategória 2KapcsolattólPCA9685 16 csatornás 12 bites PWM szervomotor I2C modul I / O modul Arduino Robothoz 12 bites PWM szervomotor I2C modul az Arduino Robothoz Csatorna 12 bites PWM szervomotor I2C modul Arduino robot

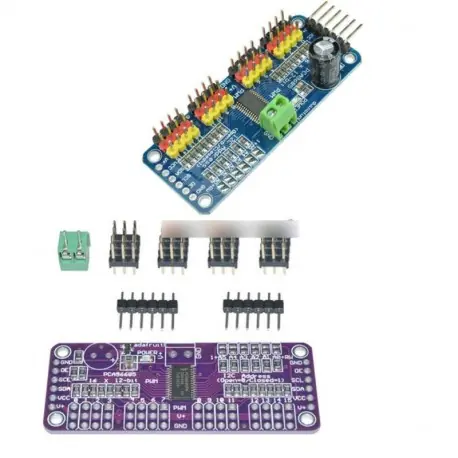

1.CJMCU-PCA9685
Ez egy i2c-vezérlésű PWM meghajtó beépített órával. Ez azt jelenti, hogy a TLC5940 családtól eltérően nem kell folyamatosan elküldenie a jelet a mikrokontroller csatlakoztatásához, teljesen szabadon futó!
5V-os kompatibilitással rendelkezik, ami azt jelenti, hogy egy 3.3V-os mikrokontrollerrel és egy 6V-os kimenetek biztonsága érdekében (ez jó, ha 3,4 vagy 4-es feszültségű fehér vagy kék LED-eket szeretne vezérelni)
6 címválasztó érintkező, így akár 62-et is csatlakoztathat egyetlen i2c buszon, összesen 992 kimenet – ez egy csomó szervó vagy LED
Állítható frekvencia PWM akár 1,6 KHz-ig
Konfigurálható push-pull vagy open-drain kimenet
Kimenet engedélyező pólus gyorsan letiltja az összes kimenetet < Ezzel a csodálatos chip-tel egy kitörési panelt töltöttünk be néhány kellemes extrával
A terminálblokk a tápellátáshoz (vagy az oldalsó 0.1-es szünetek használatával)
Fordított polaritásvédelem a terminálon blokk bemenet
Zöld teljesítmény-jó LED
3-pólusú csatlakozók 4-es csoportokban, így 16 szervert csatlakoztathat egyszerre (szervo dugó s kissé szélesebb, mint 0,1 „, így csak egymás mellé rakhatsz 0,1” fejlécre
„Láncterendezhető” design
Egy hely, ahol nagy kondenzátort helyezhetsz a V-vonalra (ha szükség van rá)
330 ohmos sorozat ellenállások az összes kimeneti vonalon, hogy megvédjék őket, és hogy a vezetési LED-ek triviálisak legyenek
Forrasztókapcsolók a 6 címválasztó csaphoz
A csomag tartalma: < 1 x PCA9685 16 csatornás 12 bites PWM szervo illesztőprogram I2C interfész Arduino Málna számára
2. PCA9685 16-CH I2C Driver
Jellemzők:
Szeretne robotot készíteni. Amikor megláttuk ezt a chipet, hamar rájöttünk, milyen kiváló kiegészítés lenne.
Kizárólag két érintkezővel vezérelhet 16 szabadon futó PWM kimenetet!
I2C bemenet, vezérlés 16 PWM kimenet, vezérelhető a 16 utas szervomotor
