A cím elején, valamint az első képen szereplő szín/minta/méret/típus kerül kiszállításra!

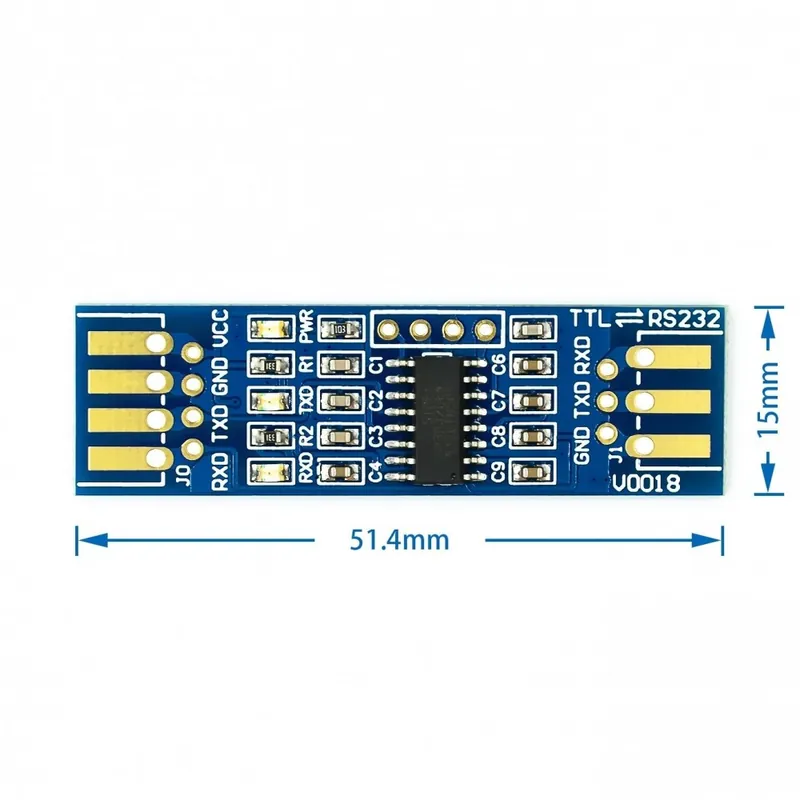

RS232 SP3232 TTL – RS232 modul RS232 – TTL kefevonal soros port modul
RS232 SP3232 TTL to RS232 Module RS232 to TTL Brush Line Serial Port Module
Connection description:
Note: TTL and RS232 terminals should connect TXD with RXD and RXD with TXD for cross matching and docking
TTL (UART) side:
VCC: connect dc 3v-5.5v
GND: connect to GND
TXD: connect external device TTL terminal RXD
RXD: connect to external device TTL terminal TXD
RS232 port:
RXD: connect to external device RS232 terminal TXD
TXD: connect external device RS232 terminal RXD
GND: connect to GND
4000322274971/1 – simplerob
