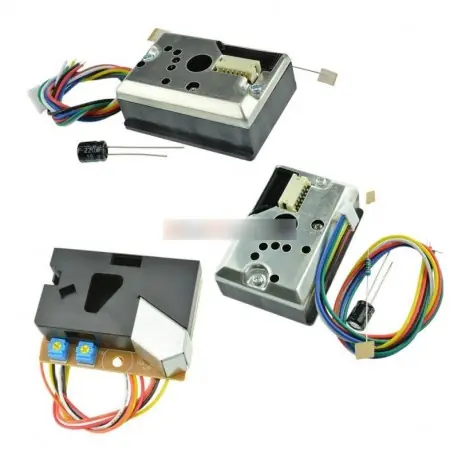

GP2Y1010AU0F Porérzékelő
Jellemzők:
GP2Y1010AU0F egy por érzékelő optikai érzékelő rendszerrel
Infravörös jeladó (IRED) és egy fototranzisztort gonálisan elrendeznek ebben a készülékben.
Megtisztítja a levegőben lévő visszavert fényt.
Különösen jól érzékeli a nagyon finom részecskéket, mint a cigarettafüst
Ezenkívül megkülönbözteti a füstöt a ház porától a kimeneti feszültség impulzusmintájáig
Kompakt, vékony csomagolás (46.0 Ä, 30.0 Ä, 17.6 mm)
Alacsony fogyasztású áram (Icc: MAX 20 mA)
A por jelenlétét csak egyetlen impulzus fénytényezője képes felismerni
Engedélyezés di csillapítsa a füstöt a ház porából
Ólommentes és RoHS direktívának megfelel
RoHS direktíva (2002/95 / EC) szerint
Felderítési alapelv
< Az elv a következő: az érzékelőnek van egy nyílása, amely lehetővé teszi a levegő szabad áramlását a por által érzékelt irányított LED-lel
fényszóródás a levegőn a por után a tartalom meghatározása céljából .
Használja a tesztkódot:
int dustPin = 0;
float dustVal = 0;
int ledPower = 2;
int delayTime = 280;
int delayTime2 = 40;
float offTime = 9680;
void setup () {
Serial.begin (9600);
pinMode (ledPower, OUTPUT);
pinMode (dustPin, INPUT);
void loop () { a szenzor
digitálisWrite (ledPower, LOW);
késleltetés Microseconds (delayTime);
dustVal = analogRead (dustPin);
delayMicroseconds (delayTime2);
digitalWrite (ledPower , HIGH);
delayMicroseconds (offTime);
késleltetés (1000);
ha (porVal> 36.455)
Serial.println ((float (dustVal / 1024) -0.0356) * 120000 * 0.035);
Dátum & amp; Levegőminőség
3000 = nagyon rossz
1050-3000 = Szegény
