Leírás

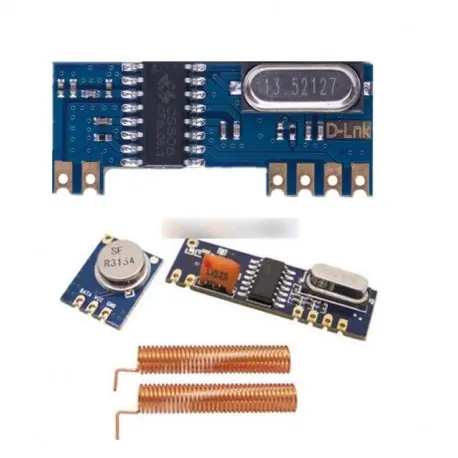

1 STX882 ASK vevő SRX882 2db rézrugó antenna)
Az STX882 kis méretű, ultra nagy teljesítményű, alacsony harmonikusú ASK adó modul. Nagy stabilitás mellett, 50mW teljesítmény mellett érhető el, ha a feszültség 3,6V, ez a legnagyobb adóteljesítmény-modul a piacon megegyező feszültség alatt. A modul adatportja közvetlenül csatlakoztatható a mikrokontrollerhez, így a vezeték nélküli termékek fejlesztése és gyártása kényelmesebbé tehető.
Alkalmazási áramkör:
Tükör definíció:
1: ANT, Antenna bemenet
2: DATA, adatbemenet
3: VCC, Csatlakoztassa a teljesítmény pozitív
4: GND, csatlakoztassa a tápfeszültséget
Mechanikai méretek
SRX882 Kérdezd meg a Vezeték nélküli távirányító Superheterodyne vevőegységet
Az SRX882 egy mikroszinten és erőteljes hajtóerővel rendelkező szuperheterodin vevő, kiegészítő STX882 / STX888 modul. A modul adatportja közvetlenül csatlakoztatható a mikrokontrollerhez, így a vezeték nélküli termékek fejlesztése és gyártása kényelmesebbé válik.
Pin definíció:
1: ANT, csatlakoztassa az 50 ohmos antennát
2 : GND, Csatlakoztassa a tápfeszültséget
3: VCC, Csatlakoztassa a teljesítményt Pozitív
4: CS, Modulok Engedélyezés Pin, Floating vagy csatlakoztatva a magas szintű munkához, alvás csatlakozó földelés közben
5: DATA, Data Input
6: GND, csatlakoztassa a tápfeszültséget
7: ANT, csatlakoztassa az 50 ohmos antennát
Mechanikai méret
Csomag tartalma:
1PC * STX882 adó modul
1PC * SRX882 vevőegység
2db * Antennák
2. elem
Áttekintés
HPD8406M modul az ASK vevőegységhez , szuperheterodin struktúra, IC jön a PLL áramkörrel, a külső stabilizációs kristály külső használata, stabil működési frekvencia, interferencia képesség, a modul működési feszültsége nagyon széles, könnyen használható, nagyon rövid indítási idő, Nagyon energiatakarékos.
Műszaki indikátorok
1. Termékmodell: HPD8406M
2. Működési feszültség: 3,0 ~ 5,5V
3. Működési áram: 4 ~ 6mA
4. Működési hőmérséklet: -30 Ã ¢ â € ž ~ 75 Ã ¢ â € ž
5. operatin
