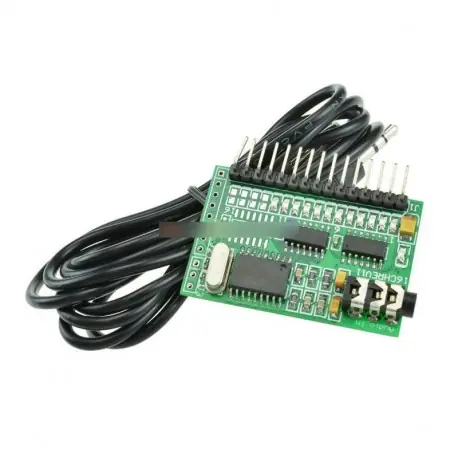

omeKategória 1Kategória 2Kapcsolat12CH intelligens otthoni vezérlő Hangvezérlés DTMF MT8870 audio dekódoló modulok
Főoldal vezérlő Hangvezérlés DTMF MT8870 hangdekódoló modulok
Főoldal vezérlő Hangvezérlés DTMF MT8870 hangdekódoló modulok
Általános:
Ez a dekódoló modul mobil és vezetékes telefonhang-dekódoló funkcióhoz,
12 csatornával rendelkezik, alacsony szintű interlock (reteszelő) funkció,
és STD jelet ad a mikrokontroller megszakítási jelként történő használatához,
nagyon kényelmes mindenféle beágyazásához mobil és vezetékes távbeszélő távirányítóhoz,
távirányító dekódolás kulcs érték.
12 csatorna kimenet dekódolja a mobil és fix telefonos kulcsokat (0-9, * #),
12 áramköri modul a dekódolt kimenet alacsony szintű vezérlőjel,
12 kimenettel rendelkezik jel,
a kimeneti állapot intuitív megértése.
Reteszelés funkció (retesz):
Reteszelés, fenntartja a kimenet hatékony szintjelét, < br /> a következő kimeneti effektív szintig, majd helyreáll a megelőző kimeneti szintre.
Például:
amikor a „1” gombot megnyomja a telefonon, D1 kimenetet és érvényes alacsony szintű vezérlőjelet tart fenn;
amikor megnyomja a „2” gombot a phownon, a D1 visszaáll az eredeti szintre, a
és a D2 kimenetre, és érvényes alacsony szintű vezérlőjelet tart fenn; stb.
1. pólus: VCC —- DC 5 V-os tápegység;
2. pólus: GND — tápellátó csap;
Pin 3: D1 —- – 1. gomb: dekódolás alacsony kimenetre;
4. érintkező: D2 —– gomb 2 dekódolás alacsony kimeneti szintre;
5. érintkező: D3 —– gomb 3 dekódolás alacsony kimeneti szintre ;
6. érintkező: D4 —– gomb 4 dekódolás alacsony kimenetre;
7. érintkező: D5 —– gomb 5 dekódolás alacsony kimenetre;
8. érintkező: D6 —– gomb 6 dekódolás kis kimeneti szintre;
9. érintkező: D7 —– gomb 7 dekódolás alacsony kimenetre;
Pin 10: D8 —– gomb 8 dekódolás alacsony kimeneti szintre;
11. érintkező: D9 —– gomb 9 dekódolás alacsony kimenetre;
Pin 12: D10 —– gomb 0 dekódolás kis kimeneti szintre;
13. érintkező: D11 —– gomb * dekódolás
